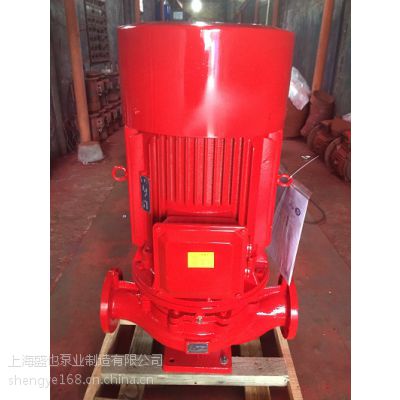

消防泵XBD14/50-HY消火栓泵喷淋泵厂家供应
| 品牌： | 盛也 | 型号： | XBD14/50-HY |
|---|---|---|---|
| 材质： | 铸铁 | 驱动方式： | 电动 |
| 泵轴位置： | 喷淋泵 | 叶轮吸入方式： | 消火栓泵 |
| 流量： | 55m3/h | 压力： | 454Mpa |
| 转速： | 234 | 功率： | 456 |
| 必需汽蚀余量： | 55 | 重量： | 4564kg |
| 效率： | 46 | 叶轮结构： | 565 |
| 叶轮数目： | 5467 | 规格： | 45 |
| 翻天： | 56 | 复合： | 456 |
| 更换： | 565 |
场污水排放及农村农田灌溉。
潜水排污泵
潜水排污泵是一种用于环保行业用来输送含固体颗粒、纤维等固液混合液体如生活污水、工业废水、泥浆等的泵类产品。WQ型潜水排污泵由污水泵、密封系统、潜水电机、控制及
排污泵
排污泵
保护系统、自动安装系统等几部分组成。与一般污水泵不同的是：WQ型潜水排污泵中泵与电机同轴旋转，并同时潜入液下工作。泵的密封系统能有效地阻止液体进入到电机腔中，保护电机安全运行。控制及保护系统使泵在发生漏水、漏油、过载、过热、缺相等故障时，及时报警并停机备修。
自吸式排污泵
自吸排污泵机械密封采用新型硬质耐腐的碳化钨材料，同时又将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。自吸无堵塞排污泵整体结构紧凑、体积小、噪声小、节能***，检修方便，无需建泵房，将自吸式排污泵入水中即可工作，大大减少工程造价。自吸排污泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机保护。
性能参数：
流量：6-800m3/h；
扬程：14m-80m；
环境温度≤50℃，介质温度≤80℃；
介质重度不超过1050千克/m3；
吸入管总长度≤10m；
通过能力悬浮颗粒直径为泵口径的10%，纤维长度是泵口径的5倍。
自动搅匀排污泵
自动搅匀排污泵是在普通排污泵的基础上采用自动搅拌装置，该装置随电机轴旋转，产生***的搅拌力，将污水池内的沉积物搅拌成悬浮物，吸入泵内排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤、节约了运行成本，是具有明显的***性和用性的环保产品。注：为普通型自动搅匀排污泵；为带不锈钢外套内循环冷却系统自动搅匀排污泵。
施工安装
编辑
1）AS、AV、QW（WQ）、JYWQ各种系列及国外品牌潜水排污泵均有移动式安装和固定式安装两种基本形式。可按照国家建筑标准设计图集01S305《小型潜水排污泵选用及安装》选用。其中软管连接移动式安装***于电机功率N≤7.5kW的潜水排污泵及排出管口径DN≤100mm的场合。
2）潜水排污泵采用液位自动控制装置进行自动控制。液位自动控制装置的种类除浮球式液位开关以外，如污水中不含或只含少量悬浮杂质，也可选用投入式压力传感器及配套二次仪表。安装在污水池（集水井）内的液位自动控制装置应尽可能远离进水口。
3）单台潜水排污泵重量大于80kg的室内污水池（集水井）检修孔上方楼板或梁上应预埋吊钩，供安装和检修时提升潜水排污泵用。
4）根据现行有关《规范》的规定，除移动式安装软管连接部位采用织物增强橡胶软管外，潜水排污泵排出管管材可采用硬质给水塑料管、离心铸造球墨铸铁给水管、钢管、钢塑复合管等。管材和管件的承压能力不应小于0.6MPa。
5）用于建筑物消防电梯集水坑的潜水排污泵安装方式，应采用两台硬管连接固定式或两台固定自耦式，且集水坑有效容积不小于2.0m3，潜水排污泵额定流量不小于36m3/h。
6）在潜水排污泵排出管路上应设置控制阀门、止回阀、可曲挠橡胶管接头和压力表。国家建筑标准设计图集01S305《小型潜水排污泵选用及安装》中控制阀门推荐采用闸阀，也可根据需要采用蝶阀；止回阀推荐采用球形污水止回阀。潜水排污泵由潜水电动机与潜水泵组装成机组，或由潜水电动机轴伸端直接装上泵部件组成机泵合一的产品，潜水排污泵潜入井下水中或江、河、湖泊、海洋水中以及其他场合水中工作。具有体积小、重量轻、启动前不需引水、不受吸程限制、不需另设泵房、安装使用方便、性能可靠、效率较高、价格低廉、可节约投资等优点。潜水排污泵的主要用途:潜水排污泵广泛应用于从井下或江河、湖泊中取水，农业排灌，城市供水．工矿企业给排水，城乡建筑排水，居民生活用水，城市或工厂污水、污物处理，饭店宾馆排污，纺织、印染、造纸、化工等行业浆料输送，养着场输水排污与粪便处理，矿山给水与排水，污水污物输送和盐场导水、卤水输送等多种场合；博禹的潜水排污泵也可用于海上采油平台抽取海水进行冲洗、冷却与灭火，用于火力发电厂供水、增压，船舶供水，管道增压及海底矿物采集等特殊场合。潜水电动机也可作为各种水下机械的配套动力源，如桥梁和建筑勘探甩钻机驱动电动机、各种水下考察船用推进器动力源等。上海潜水泵有限公司是专业致力于污水污物潜水泵、排污泵、深井泵、水搅拌机、管道泵等潜水系列产品，无负压、稳压、增压成套供水设备，污水提升装置，增压泵、立式多级泵的制造和研究的生产型企业。产品注重实用、创新、环保、经济、高效。
机械优点
编辑
潜水排污泵是一种泵与电机连体,并同时潜入液下工作的泵类产品,与一般卧式泵或立式污水泵相比,排污泵明显具有以下几个方面的优点:
1、结构紧凑、占地面积小。排污泵由于潜入液下工作，因此可直接安装于污水池内，无需建造专门的泵房用来安装泵及机，可以节省大量的土地及基建费用。
2、安装维修方便。小型的排污泵可以自由安装,大型的排污泵一般都配有自动藕合装置可以进行自动安装,安装及维修相当方便。
3、连续运转时间长。排污泵由于泵和电机同轴,轴短,转动部件重量轻,因此轴承上承受的载荷(径向)相对较小,寿命比一般泵要长得多。
4、不存在汽蚀破坏及灌引水等问题。特别是后一点给操作人员带来了很大的方便。
5、振动噪声小,电机温升低，对环境***。
正是由于上述优点，排污泵已越来越受到人们的重视，使用的范围也越来越广，由用来输送清水到可以输送各种生活污水、工业废水、建筑工地排水、液状饲料等等。
机械原理
编辑
排污泵密封油室内设置有高精度抗干扰漏水
排污泵
排污泵
检测传感器，及定子绕组内预埋了热敏元件，对水泵电机保护。可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行了保护，提高产品的安全性与可靠性。浮球开关可以根据所需液变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来***方便，人可不必为此而进入污水坑。能够在全扬程范围内使用，而***电机不会过载。排污泵有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。排污泵中的自吸排污泵的结构和性能，借鉴国内外同类产品之优点，并多方面吸收广大用户的使用要求和所提供的改进意见，研制而成的集自吸及排污于一身，即可象一般清水自吸泵那样不需安底阀，不需引灌水、又可抽吸含有大颗固体块、长纤维的污物、沉淀物、废矿杂质、粪便处理及一切工程污水和胶质液体。
自动安装系统通过耦合装置，使泵在安装和拆卸时自动与管路系统连接或断开。WQ型潜水排污泵是水处理中不可缺少的重要设备。它的安全运行直接影响到整个水处理系统的安全运行，因此，在WQ型潜水排污泵中，最主要的问题是***水泵的使用可靠性，而影响排污泵使用可靠性的关键问题又是泵的密封性能和无过载性能以及重要零部件的使用寿命，在泵的密封中，采用了副叶轮流体动力密封与机械密封相结合的新型密封技术，使密封可靠性有了***的提高。
选型介绍
编辑
排污泵的流量应按生活排水设计秒流量选定：
1、当有排水量调节时，可按生活排水小时流量选定。消防电梯集水池内排水泵流量不小于10L/s。 排水泵的扬程按提升高度、管道损失计算确定后，再附加一定的自由水头。自由水头宜采用0.02～0.03MPa。排水泵吸水管和出水管流速不应小于0.7m/s，并不宜大于2.0m/s。 公共建筑内应以每个生活排水集水池为单元设置一台备用泵，平时宜交互运行。地下室、设备机房、车库冲洗地面的排水，如有两台及两台以上排水泵时可不设备用泵。
2、当集水池无法设事故排水管时，水泵应有不间断的动力供应
排污泵
排污泵
。
3、当提升带有较大杂质的污、废水时，不同集水池内的潜水排污泵出水管不应合并排出。
4、当潜水排污泵提升含有大块杂物时，潜水排污泵宜带有粉碎装置；当提升含较多纤维物污水时，宜采用大通道潜水排污泵。
5、当潜水排污电泵电机功率小于7.5kW或出水口管径小于DN100时，可以设软管移动式安装。污水集水池采用潜水排污泵排水时，应设水泵固定自耦装置，方便水泵检修。排水泵应能自动启停和现场手动启停。多台水泵可并联交替运行，也可分段投入运行。
机械保养
编辑
排污泵已越来越受到人们的重视，由原来的单纯地用来输送清水到的可以输送各种生活污水、工业废水、建筑工地排水、液状饲料等等。在市政工程、工业、医院、建筑、饭店、水利建设等各行各业中起着十分重要的作用。但是对于排污泵来说最关键的问题是可靠性问题，因为排污泵的使用场合是在液下；输送的介质是一些含有固体物料的混合液体；泵与电机靠得很近；泵为立式布置，转动部件重量与叶轮承受水压力同向。为了提高排污泵的寿命，国内外大部分厂家都在泵的保护系统上想办法，即在泵发生泄漏、过载、超温等故障时能进行自动报警，并自动停机备修。在排污泵中设置保护系统很有必要的，它能有效地保护电泵的安全运行。但这并不是问题的关键，保护系统只不过是在泵发生故障后的一种补救办法，是一种比较被动的办法。问题的关键应该是从根本着手，***解决泵在密封、过载等方面的问题，这才是一种较为主动的办法。为此把副叶轮流体动力密封技术及泵的无过载设计技术应用于潜水排污泵中来，较大提高了泵密封可靠性和承载能力，延长了泵的使用寿命。
排污泵集水池无法设事故排水管时，水泵应有不间断的动力供应；当能关闭排水进水管时，可不设不间断动力供应，但应设置报警装置。提升带有较大杂质的污、废水时，不同集水池内的潜水排污泵出水管不应合并排出。
技术应用
编辑
密封技术
所谓的副叶轮流体动力密封是指在泵的叶轮后盖板背面附近同轴反方向安装一开式叶轮。当泵工作时,副叶轮随泵主轴一起旋转，副叶轮中的液体也会一起旋转，转动的液体会产生一个向外的离心力，这个离心力一方面顶住流向机械密封处的液体，降低了机械密封处的压力。另一方面阻止介质中的固体颗粒进入机械密封的摩擦副中，减少机械密封磨块的磨损，延长了其使用寿命。副叶轮除了起到密封作用外，还可以起到降低轴向力的作用，在潜污泵中轴向力主要是由液体作用在叶轮上的压差力和整个转动部分的重力所组成，这两个力的作用方向是相同的，合力是由两个力相加而成。
可以看出，在性能参数完全相同的情况下，潜污泵的轴向力比一般卧式泵要大,而平衡难度比立式泵要难。所以在潜污泵中，轴承容易损坏其原因也是与轴向力大有着很大的关系。而如果安装了副叶轮，液体作用在副叶轮上压差力的方向是与上述两力的合力相反的，这样可以抵消一部分轴向力，也就起到了延长轴承寿命的作用。但是使用副叶轮密封系统也有一个缺点，那就是在副叶轮上要消耗一部分能量，一般在3%左右，但是只要设计合理，完全可以把这部分损失降低到***限度。
设计技术
在一般的离心泵中,功率总是随着流量的增加而增加的，也就是说,功率曲线是一根随流量增加而上升的曲线,这对泵的使用会带来一个问题：当泵在设计工况点运行时，一般来说，泵的功率小于电机额定功率，这台泵的使用是安全的;但是当泵扬程降低时，流量就会增加(从泵的性能曲线可以看出)，功率也随之增加。当流量超过设计工况点流量并到达一定值时，泵的输入功率可能会超过电机额定功率而造成电机过载而烧毁。电机过载运行时要么保护系统动作使泵停止转动；要么保护系统失灵使电机烧毁。泵的扬程低于设计工况点扬程使用的情况，在实际中也是经常会遇到的，一种情况是在泵选型时，泵的扬程选得过高，而实际使用时泵是降低扬程使用的；另一种情况是，在使用中泵的工况点不太好确定，换句话说泵的流量需要经常进行调节；还有一种情况是泵需要经常改变地点使用。
这三种情况者陌可能使泵过载而影响泵的使用可靠性。可以这么说，对于没有全扬程特性的泵(包括排污泵)，其使用范围会受到很大程度上的限制。所谓的全扬程特性(也称无过载特征)是指功率曲线随流量增加而上升的速度非常缓慢，更理想的是当流量增加到某一定值时，功率不但不会再上升，反而会有所下降，也就是说功率曲线是一根有驼峰的曲线,如果这样的话，、只要选择电机额定功率略超过驼峰点的功率值，那么在0流量到流量的整个范围内，你无论在那一个工况点上运行，泵的功率都不会超过电机功率而使泵过载，对于具备这种性能的泵，无论是选型还是使用时，都会非常方便和可靠。
安装
编辑
自动耦合装
排污泵自动耦合装置是和排污泵配套使用的一套装置，整套主要由潜水电泵、自动耦合装置、出水管组成，自动耦合装置安装在潜水电泵与污水出水管之间；在联接自动耦合装置一端的污水出水管上还安装有一个可调节分流污水量的分离室，分离室至少与一个喷射搅拌出水管连通，喷射搅拌出水管的出水口的出水方向向下且出水口可转动角度。该泵使污水井内污水污物充分混合、悬浮，从而达到污水、污物***抽取排放。
排污泵自动耦合式安装可以将电泵快而简便的沿着滑移导轨放入污水介质中，泵和底座自动耦合密封。安装及维修提升非常方便。
在这种安种形式中，泵与耦合装置相连，耦合底座固定于泵坑低部（在建造污水坑时，与预埋好地脚螺栓，使用时将耦合底座固定即可）泵可以在导轨中上下自动移动，当泵放下时，耦合装置自动地与耦合底座耦合，而提升泵时与耦合底座自动脱离。
这种方式可根据用户要求配备液压开关，中间端子箱及全自动保护控制柜。在选型时，应注明泵的型号、安装方式、池深、泵控制保护方式，以便提供***的系统。如用户特别需要，我厂可提供特种材料的泵。
机械现状
编辑
排污泵现状:
潜水排污泵因其安装简单、占地面积小、维护方便、无噪声等优点，在工程中广泛用于市政工程、工厂、商业、医院、宾馆、住宅区等的污水排放。
市场上销售的排污泵多为立式布置，泵与电动机同轴，这样就使得转动部件的重量与叶轮承受的水压方向相同；其次，潜污泵是在液下使用，输送的污水介质中含有杂质、淤泥等物质；第三，潜污泵属于离心泵的一种，在其运行时，功率总是随着流量的增加而增加，当流量超过设计流量并达到一定值时，电机就会因过载而烧毁。
排污泵的可靠性方面有待加强，所以，提高其产品的技术含量是厂商今后发展的主要方向。中国国内的潜水排污泵主要由国内的生产厂家生产和制造，少部分的产品由国外进口。提高产品技术含量，强化产品的市场竞争力才能带动行业发展。我国排污泵的市场前景十分广阔。
但是任何事物都是一分为二的,对于排污泵来说最关键的问题是可靠性问题,因为排污泵的使用场合是在液下;输送的介质是一些含有固体物料的混合液体;泵与电机靠得很近;泵为立式布置,转动部件重量与叶轮承受水压力同向。这些问题都使得排污泵在密封、电机承载能力、轴承布置及选用等方面的要求比一般的污水泵要高。
为了提高排污泵的寿命,国内外大部分厂家都在泵的保护系统上想办法,即在泵发生泄漏、过载、超温等故障时能进行自动报警,并自动停机备修。可是我们认为,在排污泵中设置保护系统很有必要的,它能有效地保护电泵的安全运行。但这并不是问题的关键,保护系统只不过是在泵发生故障后的一种补救办法,是一种比较被动的办法。问题的关键应该是从根本着手,***解决泵在密封、过载等方面的问题,这才是一种较为主动的办法。为此我们把副叶轮流体动力密封技术及泵的无过载设计技术应用于潜水排污泵中来,较大提高了泵密封可靠性和承载能力,延长了泵的使用寿命。
选型原则
编辑
污水泵的流量应按生活生计排水假想秒流量选定；当有排水量调治时，可按生活生计排水小时流量选定。消防电梯集水池内排水泵流量不小于10L/s，污水泵的扬程按提升高度、管道损失计算判断后，再附加一定的安闲水头。安闲水头宜采用0.02~0.03MPa，吸水管和出水管流速不应小于0.7m/s并不宜大于2.0m/s。污水泵的流量应按生活生计排水假想秒流量选定；
公共建筑内应以每个生活生计排水集水池为单元设置一台备用泵，平时宜交互运行。隐藏室、设备机房、车库冲洗地上的排水，如有两台及两台以上污水泵时可不设备用泵。当集水池无法设事情排水管时，排污泵应有不间断的动力供给；当能关闭排水进水管时，可不设不持续动力供给，但应设置报警装配。当汲引带有较大杂质的污、废水时，不合集水池内的潜水排污泵出水管不应合并排挤；当汲引个体废水时，可按实际情况考虑不合集水池的潜水排污泵出水管合并排挤。两台或两台以上的排污泵共用一条出水管时，应在每台排污泵出水管上装设阀门和止回阀。单台排污泵排水有可以或许产生倒灌时，应设止回阀。不允许压力排水关与建筑内重力排水管合并排挤。
当潜水排污泵汲引含有大块杂物时，潜水排污泵宜带有粉碎装配；当汲引含较多纤维物污水时，宜采用大通道潜水排污泵。当潜水排污泵电机功率大于即是7.5kW或出水口管径大于即是DN100时，可采用水泵固定自耦装置；当潜水排污泵电机功率小于7.5kW或出水口管径小于DN100时，可设软管移动式安装。污水集水池采用潜水排污泵排水时，应设潜水排污泵固定自耦装置，方便潜水排污泵检修。潜水排污泵应能自动启停和事发地手动启停。多台潜水排污泵可并联交替运行，也可分段投入运转。
建筑物内使用的排水泵有潜水排污泵、液下排污泵、立式排污泵和自吸排污泵等。由于建筑物内个体场地较小，排水量不大，排水泵可优先采用潜水排污泵和液下排污泵，其中液下排污泵一般在重要场所利用；立式排污泵和自吸排污泵要求设置隔震基础、自灌式吸水、并占用一定的园地，故在建筑中较少使用。
操作规程
编辑
与一般卧式泵或立式污水泵相比，排污泵结构紧凑、占地面积小。安装维修方便小型的排污泵可以自由安装，大型的排污泵一般都配有自动藕合装置可以进行自动安装，安装及维修相当方便。
1、运转前应用兆欧表检查电机定子绕组对地的绝缘电阻，***不得少于50兆欧。
2、检查电缆有无破损、折断等现象。如有损伤须及时更换，以免漏电;电缆截面应与电流相匹配。
3、电压超过额定电压的±10%时，不得启动电泵。
4、为***使用安全，必须将四芯电缆中的接地
